開關部件的特點與檢測及在數字顯示控制儀中的使用

開關部件的特點與檢測

了解開關部件

開關部件是指用于接通和斷開電路的電氣部件，它一般用來控制儀器、儀表的工作狀態或?qū)Χ鄠�電路進行切換，該部件可以在接通和斷開兩種狀態下相互轉換，也可將多組多位開關制成一體，從而實現同步切換。開關部件在幾乎所有的電子產品中都有應用，是電子產品實現控制的基礎部件。

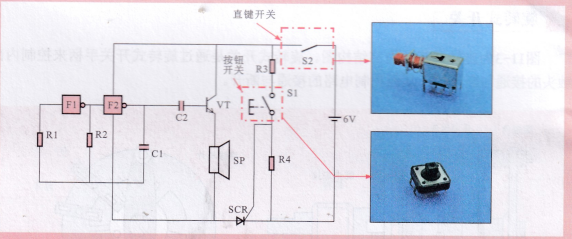

圖為開關部件在報警電路中的功能應用。

圖開關部件在報警電路中的功能應用

補充說明：

開關部件的主要特性就是具有接通和斷開電路的功能，利用這種功能可實現對各種電子產品及電

氣設備的控制。

按下直鍵開關s2，則可接通電路的供電電源，此時只要輕觸一下開關s1，則可觸發晶閘管scr，使電路接通，音頻振蕩信號經三極管vt放大后去驅動揚聲器，則會持續發出報警聲，直到將電源關斷一次，重新處于等待狀態。

開關部件的種類多種多樣，按照其結構的不同，通常可分為按動式開關、旋轉式開關、滑動式開關、撬動式開關、鈕子式開關等。

按動式開關

按動式開關是指通過按動按鈕或按鍵來控制開關內部觸頭的接通與斷開的部件，從而實現對電路接通與斷開的控制。

圖為按動式開關內部結構圖，按動式開關根據內部結構的不同，還可細分為常開按動式開關、常閉按動式開關和復合按動式開關三種。

滑動式開關

圖為滑動式開關內部結構圖�；瑒邮介_關是通過撥動滑動手柄來帶動開關內部的滑塊或滑片滑動，從而控制開關觸頭的接通與斷開。

圖為撬動式開關內部結構圖。撬動式開關是指通過按動開關翹板來接通與斷開開關內部的觸頭，進而實現對電路的接通與斷開的控制。該類開關常用于電子產品或電氣設備的電源開關。

鈕子式開關

圖為鈕子式開關內部結構圖。鈕子式開關是指用一定的動力通過一定的行程使開關觸頭聯動的一種電子開關，廣泛應用于各種電子產品和電氣設備電路的控制。

檢測按動式開關

在未操作前，按動式開關內部的常閉靜觸頭處于閉合狀態，常開靜觸頭處于斷開狀態。在操作時，按動式開關內部的常閉靜觸頭斷開，常開靜觸頭閉合。

根據此特性，使用萬用表分別對按動式開關進行檢測。以復合按動式開關為例，檢測時將萬用表調至“×1k”歐姆擋，將兩表筆分別搭在兩個常閉靜觸頭上，測得的阻值趨于零。接著用同樣的方法檢測兩個常開靜觸頭之間的阻值，測得的阻值趨于無窮大。圖為復合按動式開關的檢測方法。

圖復合按動式開關的檢測方法

為了正確判斷該按動式開關是否正常，可按下復合按動式開關，再次進行檢測，測得常閉靜觸頭之間的阻值趨于無窮大，常開靜觸頭之間的阻值趨于零。

檢測旋轉式開關

對旋轉式開關進行檢測，主要是檢測其常通觸片和選通觸片之間的阻值，檢測時將萬用表調至“×1”歐姆擋，將兩表筆分別搭在常通觸片和選通觸片上。常通觸片與接通的選通觸片之間阻值趨于零，常通觸片與斷開的選通觸片之間的阻值趨于無窮大。圖為旋轉式開關的檢測方法。

檢測滑動式開關

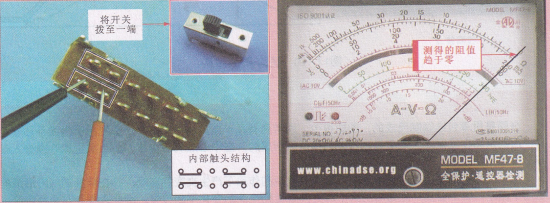

對滑動式開關進行檢測，主要是檢測開關內部觸頭的通斷。根據滑動式開關的內部觸頭結構，可以判斷其內部觸頭的連接關系。檢測時，將萬用表調至“×1”歐姆擋，通過撥動滑動手柄使用萬用表檢測開關內部觸頭的接通與斷開狀態是否正常，從而判斷其開關是否損壞。圖為滑動式開關的檢測方法。

圖滑動式開關的檢測方法

圖 滑動式開關的檢測方法（續）

為了正確判斷該滑動式開關是否正常，可將滑動式開關撥動后，再次進行檢測，測得遠離手柄觸頭之間的阻值趨于無窮大，靠近手柄觸頭之間的阻值趨于零。
