LED數碼管參數及在流量積算儀中使用特點
閱讀次數：593 發布時間：2022/12/5 9:20:08
LED數碼管參數及在流量積算儀中使用特點
能顯示字符的led數碼管
led數碼管也稱半導體數碼管，它是將若干發光二極管按一定圖形排列，并封裝在一起的最常用的數碼顯示器件之一。led數碼管具有發光顯示清晰、響應速度快、耗電省、體積小、壽命長、耐沖擊、易與各種驅動電路連接等優點，在各種數顯儀器儀表、數字控制設備中得到廣泛應用、
led數碼管種類很多，品種五花八門，這里僅介紹最常用的小型“8”字形led數碼管的識別與使用方法。
結構及特點
目前，常用的小型led數碼管多為“8”字形數碼管，它內部由8個發光二極管組成，其中7個發光二極管(a～g)作為7段筆畫組成“8”字結構(故也稱7段led數碼管),剩下的1個發光二極管(h或dp)組成小數點，如圖所示。各發光二極管按照共陰極或共陽極的方法連接，即把所有發光二極管的負極(陰極)或正極(陽極)連接在一起，作為公共引腳；而每個發光二極管對應的正極或者負極分別作為獨立引腳(稱“筆段電極”),其引腳名稱分別與圖17-1(a)中的發光二極管相對應，即a、b、c、d、e、f、g腳及h腳(小數點),如圖所示。若按規定使某些筆段上的發光二極管發光，就能夠顯示出圖所示的“0～9”10個數字和“a～f”6個字母，還能夠顯示小數點，可用于2進制、10進制以及16進制數字的顯示，使用非常廣泛。
圖led數碼管構成圖
常用小型led數碼管是以印制電路板為基板焊固發光二極管，并裝入帶有顯示窗口的塑料外殼，最后在底部引腳面用環氧樹脂封裝而成。由于led數碼管的筆段是由發光二極管組成的，所以其特性與發光二極管相同。led數碼管的主要特點：能在低電壓、小電流條件下驅動發光，并能與cmos、ttl電路兼容，它不僅發光響應時間極短(<0.1μs)、高頻特性好、單色性好、亮度高，而且體積小、重量輕、抗沖擊性能好、使用壽命長(一般在10萬小時以上，最高可達100萬小時)、成本低。
外形和種類
常用小型led數碼管的封裝形式幾乎全部采用了雙列直插結構，并按照需要將1至多個“8”字形字符封裝在一起，以組成顯示位數不同的數碼管。如果按照顯示位數(即全部數字字符個數)劃分，有1位、2位、3位、4位、5位、6位……數碼管，如圖所示。如果按照內部發光二極管連接方式的不同劃分，有共陰極數碼管和共陽極數碼管兩種；按字符顏色的不同劃分，有紅色、綠色、黃色、橙色、藍色、白色等數碼管；按顯示亮度的不同劃分，有普通亮度數碼管和高亮度數碼管；按顯示字形的不同，可分為數字管和符號管。
表征led數碼管各項性能指標的參數主要有光學參數和電參數兩大類，它們均取決于內部發光二極管。除此之外，還有“字高”這一衡量led數碼管顯示字符大小的重要參數。“字高”具體所指為顯示字符的高度，如圖所示。國外型號的led數碼管常用英寸作為“字高”的單位，國產管則用毫米作單位。常見小型led數碼管的字高有0.32英寸(8.12mm)、0.36英寸(9.14mm)、0.39英寸(9.90mm)、0.4英寸(10.16mm)、0.5英寸(12.70mm)、0.56英寸(14.20mm)、0.8英寸(20.32mm)、1英寸(25.40mm)等。
型號與引腳識別
由于各 廠家對led數 碼管的型號命名不統一 ,可 謂各行其事 ,無 規律可循 :要想知道某一型號產品的結構特點和有關參數等 ,一 般只能查看廠家說明書或相關的參數手冊 ;對于型號不清楚的led數 碼管 ,就 只能通過萬用表等工臭進行測量 ,弄清 內部 電路結構和相關參數 。表列 出了部分 國產bs× ××系列l(wèi)ed數 碼管的主要參數 ,僅 供參考 。
表 部分國產bs ×××系列l(wèi)ed數碼管的主要參數
小型ted數碼管的引腳排序規則如圖所示 ,即正對著產品的顯示面從左上角 (左 、右雙排列引腳 )或左下角 (上 、下雙排列引腳 )開始 ,按逆時針 〈即圖中箭頭 )方向計數,依次為1腳 、2腳 、3腳 、4腳 ……如果翻轉過來從背面看 (如在印制電路板的焊接面上看 ),即引腳面正對著自己,則應按順時針方向計數�？梢� ”這跟普通集成電路是一致的。
常用led數碼管的引腳排列均為雙列10腳、12腳、14腳、16腳、18腳……表給出了筆者整理出的常用led數碼管的引腳排列圖和內部電路圖，希望能夠給讀者的應用提供簡便、快捷的幫助。識別引腳排列時大致上有這樣的規律：對于單個數碼管來說，最常見的引腳為上、下雙排列，通常它的第3腳和第8腳是連通的，為公共腳；如果引腳為左、右雙排列，則它的第1腳和第6腳是連通的，為公共腳。但也有例外，需要具體型號具體對待。另外，多數led數碼管的“小數點”在內部是與公共腳接通的，但有些產品的“小數點”引腳卻是獨立引出來的。對于2位及以上的數碼管，一般多是將內部各“8”字形字符的a～h這8根數據線對應連接在一起，而各字符的公共腳單獨引出(稱“動態數碼管”),既減少了引腳數量，又為使用者提供了方便。例如，4位動態數碼管有4個公共端，加上a～h引腳，一共才只有12個引腳。如果制成各“8”字形字符獨立的“靜態數碼管”,則引腳可達到40腳。

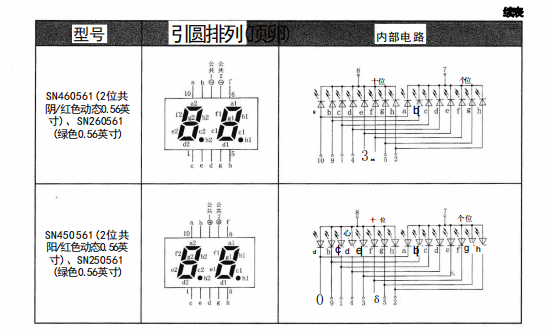

表常用led數碼管的引腳排列圖和內部電路圖
電路符號
“8”字形led數碼管在電路圖中的圖形符號參見表17-2,即在一個方形線框內畫出象形數字“8”(1個或多個),并在框旁注明文字符號“a”(或“ic”)以及器件的型號，在框線外邊畫出標有順序號的垂直線表示引腳。若電路圖中有多個相同的文字符號出現時，按常規就在文字符號后面或右下角標出自然數字，以示區別，如a1、a2……
