繼電器在數字顯示控制儀中的合理運用
閱讀次數：812 發布時間：2022/11/22 9:42:12
繼電器的特點與檢測
了解繼電器
繼電器是一種根據外界輸入量（電、磁、聲、光、熱）來控制電路接通或斷開的電動控制元器件，當輸入量的變化達到規定要求時，控制量將發生預定的躍階變化。輸入量可以是電壓、電流等電量，也可以是非電量，如溫度、速度、壓力等。

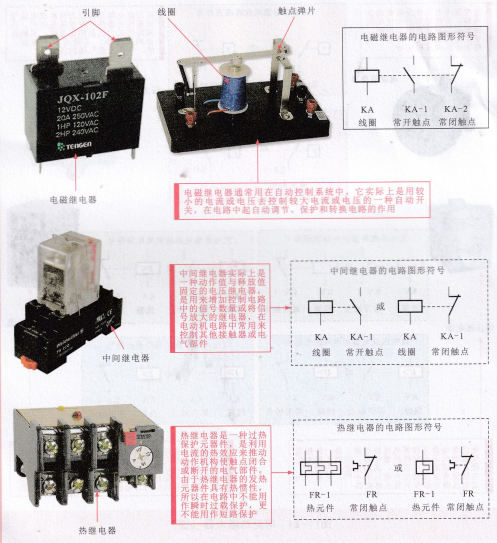

常見的繼電器主要有電磁繼電器、熱繼電器、中間繼電器、時間繼電器、速度繼電器、壓力繼電器、溫度繼電器、電壓繼電器、電流繼電器等，如圖所示。
圖為時間繼電器的功能。
圖 時間繼電器的功能
補充說明：
時間繼電器是通過感測機構接收外界動作信號，并需經過一段時間的延時后才能產生控制動作的
繼電器。
時間繼電器主要用在需要按時間順序控制的電路中，延時接通和切斷某些控制電路，當時間繼電器的感測機構得到外界的動作信號后，其觸點還需要經過規定時間的延遲當時間到達后，觸點才開始動作，常開觸點閉合，常閉觸點斷開。
檢測電磁繼電器
檢測繼電器時，通常是在斷電狀態下檢測內部線圈阻值及引腳間阻值。下面就以電磁繼電器和時間繼電器為例講述繼電器的檢測方法。
圖為電磁繼電器的檢測方法。
檢測時間繼電器

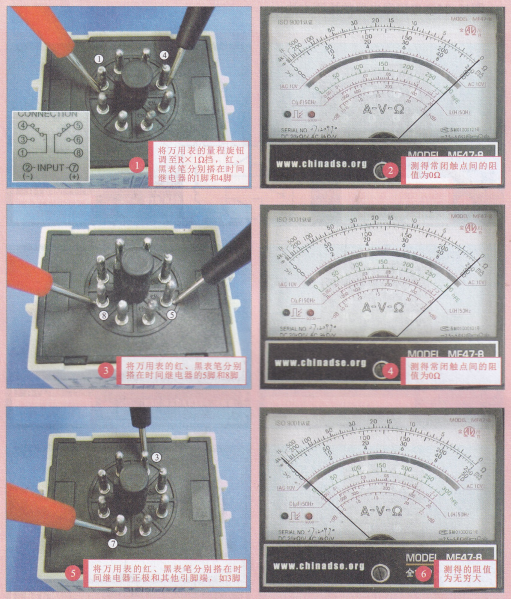

圖為時間繼電器的檢測方法。
圖 時間繼電器的檢測方法
在未通電狀態下，1腳和4腳、5腳和8腳是閉合狀態，在通電并延遲一定時間后，1腳和3腳、6腳和8腳是閉合狀態，閉合引腳間的阻值為0，未接通引腳間的阻值為無窮大。
