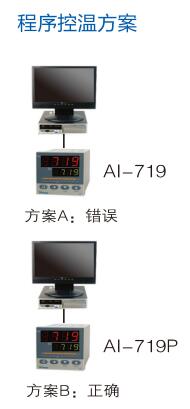

  采用AI系列二次儀表作為下位機，利用RS485通訊總線，結合計算機和組態軟件組成智能分布式控制系統。AIDCS綜合了操作集中、危險分散和開放性的優點，但即使采用相同的硬件和結構，也未必就符合AIDCS智能分布式控制系統的設計理念，例如，在一個需要實現程序控制溫度的應用中，方案A利用上位機組態軟件通過改寫下位機的給定值 (SV) 來實現程序控制，雖然二者使用的硬件和通訊協議一致，但方案A并不符合AIDCS系統的定義，因?yàn)橐坏┟撾x了網絡和上位機，下位機AI-719即無法自我進行程序控制；而方案B則選取自身帶有程序控制功能的AI-719P型儀表，程序是設置在儀表自身內的，即使脫離了網絡和上位機，系統依舊可以正常工作，因此只有方案B才符合AIDCS系統定義。

    AIDCS分布式控制系統包括上位機、下位機和管理層等組成部分，上位機可采用基于WINDOWS操作系統的普通計算機或工控機安裝組態軟件，可提供操作人員瀏覽現場實時工況畫面，也可進行如使用權限、系統配置等高級設置，并對現場進行實時監控；下位機可選擇各種功能型號的AI系列盤裝或?qū)к壈惭b類型的數字顯示儀，萬一計算機系統發生故障時，儀表操作人員仍可依傳統儀表使用方法直接操作儀表；管理層計算機為選項，可透過局域網或互聯網，為管理人員提供工業現場的實時數據及報表。

    該系統以危險分散、布線簡單、可靠性好和性能/價格比極高等優點，深受大量中小企業青睞，自1997年開始推出基于WINDOWS與AI儀表的聯網系統以來，在各行業中累計成功 運用的項目已超過1萬個，早期系統一直正常運行至今，證明智能分布式控制系統的可靠性是能經受檢驗的，系統亦具有大型組網的能力。

二、AIDCS結構示意圖
