一、產品概述

   變送器電流輸入隔離安全柵給處于現場危險區域的變送器提供隔離的直流電源,并檢測來自變送器的4-20mA電流信號，經過隔離、干擾抑制等處理后，向安全側的控制系統或其它儀表輸出直流信號。

二、功能特點

1、采用獨立的直流電源供電，供電電源-輸入-輸出之間隔離。

2、標準的35mmDIN導軌卡式安裝。可拔插的接線插頭端子，彈簧壓緊連接。

三、技術指標

1、供電電源：

  供電電壓范圍：20~30VDC

  額定供電電壓：24VDC

  電流消耗 (24VDC 供電時 )：<50mA(1 進 1 出）<60mA(1 進 2 出 ); <110mA(2 進 2 出）

2、從危險區輸入：

  輸入信號：變送器電流信號4-20mA

  輸入阻抗：24Ω

  給變送器的配電：≥16VDC

  最大輸入電流：約24mA

3、向安全區輸出：

  輸出電流：4-20mA；0-20mA；0-10mA；其它指定電流

  輸出電壓：1-5V；0-5V；0-10V；其它指定電壓

  負載電阻：4-20mA輸出時,≤350Ω(出廠默認)；1-5V輸出時,≥100KΩ

4、綜合通用參數：

  標準精度：±0.1%

  溫度漂移：±0.015% / ℃

  響應時間：<10ms

  隔離能力：輸入 - 輸出 - 電源之間 2.5KV,1min ,50Hz

  絕緣電阻：輸入 - 輸出 - 電源之間 ≥ 100MΩ / 500VDC

  機殼材質：PC( 聚碳酸脂 ) 材料

  外形尺寸：16×116×110(mm)

  工作環境溫度：-20 ～＋ 60℃

  適用于連接的現場設備及所處危險區域：二線制或三線制變送器。0區、1區、2區；IIA、IIB、IIC危險區。

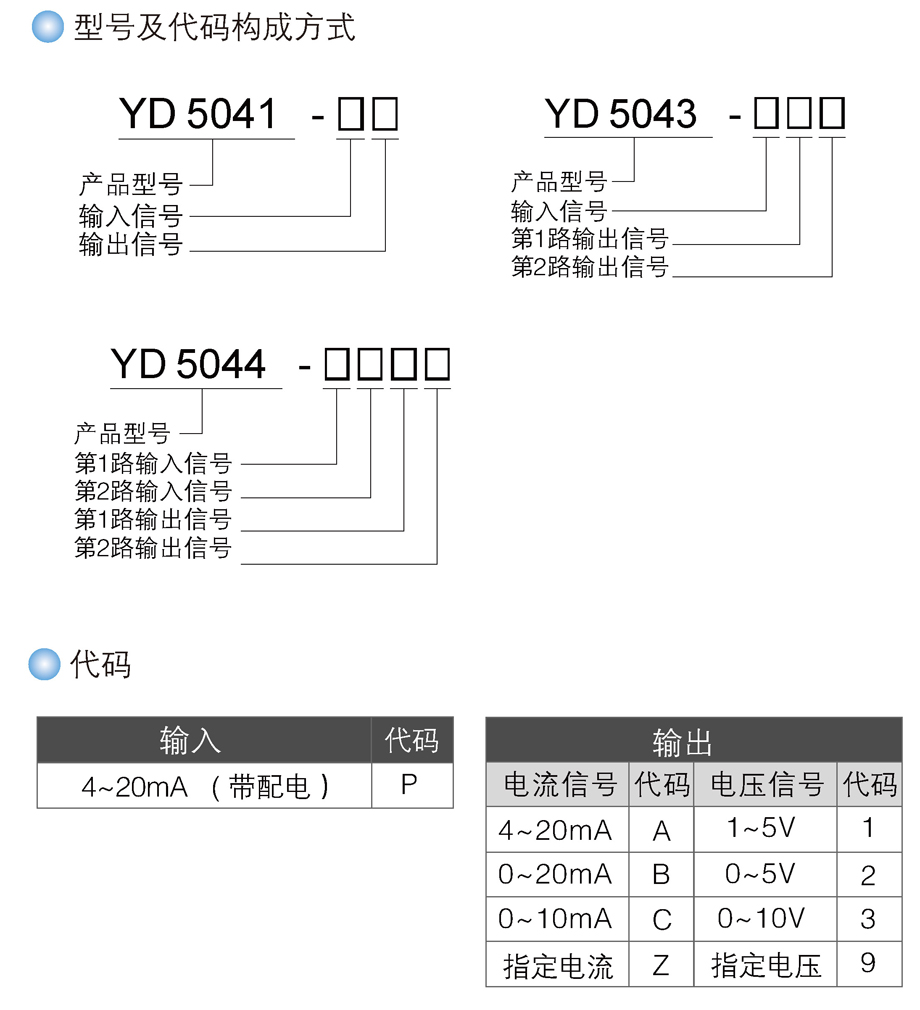

四、選型及規格
