一、產品概述

   熱電阻輸入隔離安全柵適用于現場危險區域的熱電阻信號輸入，經過隔離，轉換為標準的直流信號,輸出到安全區的控制系統或其它儀表。

二、功能特點

1、采用獨立的直流電源供電，供電電源 - 輸入 - 輸出之間隔離。

2、標準的35mmDIN導軌卡式安裝�？砂尾宓慕泳�插頭端子，彈簧壓緊連接。

三、技術指標

1、供電電源：

  供電電壓范圍：20-30VDC

  額定供電電壓：24VDC

  電流消耗 (24VDC供電時 )：<25mA

2、從危險區輸入：

  輸入熱電阻：Pt100；Pt10；Cu50；Cu100等各型熱電阻（允許導線電阻：每條導線≤5Ω）

3、向安全區輸出：

  輸出電流：4-20mA；其它指定電流

  輸出電壓：1-5V；其它指定電壓

  負載電阻：4-20mA 輸出時 , ≤350Ω(出廠默認)；1-5V輸出時 ,≥100KΩ

4、綜合通用參數：

  標準精度：±0.1%

  溫度漂移：基本誤差/10℃

  響應時間：<10ms

  隔離能力：輸入 - 輸出 - 電源之間 2.5KV,1min ,50Hz

  絕緣電阻：輸入 - 輸出 - 電源之間 ≥ 100MΩ / 500VDC

  機殼材質：PC( 聚碳酸脂 ) 材料

  外形尺寸：16×116×110(mm)

  工作環境溫度： -20 ～＋ 60℃

  適用于連接的現場設備及所處危險區域：Pt100；Cu50等熱電阻。0區、1區、2區；IIA、IIB、IIC危險區。

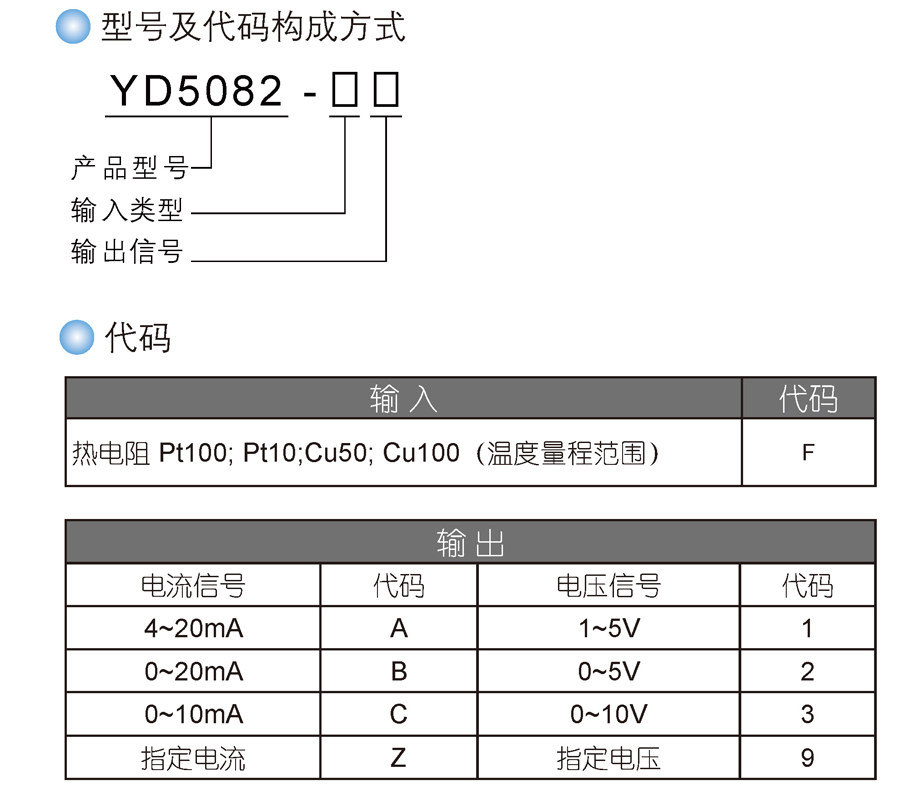

四、選型及規格
